Wie verhindern hochentwickelte technische Keramiken Bauteilausfälle in extremen Umgebungen?

Industrieanlagen arbeiten unter zunehmend anspruchsvollen Bedingungen, unter denen herkömmliche Metalle und technische Polymere schnell verschleißen. Bei Innentemperaturen über 1000 °C oder wenn aggressive Chemikalien abrasive Partikel transportieren, unterliegen traditionelle Legierungen Oxidation, thermischem Kriechen und schnellem Verschleiß. Um die mittlere Betriebsdauer zwischen Ausfällen (MTBF) zu verlängern und kostspielige Stillstandszeiten zu reduzieren, ersetzen Ingenieure herkömmliche Werkstoffe durch moderne technische Keramiken.

Im Gegensatz zu herkömmlichen Keramiken auf Tonbasis handelt es sich bei modernen technischen Keramiken um hochentwickelte Verbindungen – hauptsächlich Oxide, Carbide und Nitride –, die unter exakt definierten Bedingungen synthetisiert werden. Durch die Analyse der thermischen, tribologischen und mechanischen Daten dieser Werkstoffe lässt sich genau verstehen, wie sie das Versagen in hochbelasteten industriellen Anwendungen minimieren.

Die Physik der thermischen und elektrischen Isolation

Viele industrielle Anwendungen erfordern ein Material, das gleichzeitig als Wärmeleiter und elektrischer Isolator fungiert. In Hochspannungsgeräten, Sensoren und Heizelementen scheiden Metalle aufgrund ihrer elektrischen Leitfähigkeit aus, während herkömmliche Kunststoffe unter hoher thermischer Belastung schmelzen oder sich zersetzen.

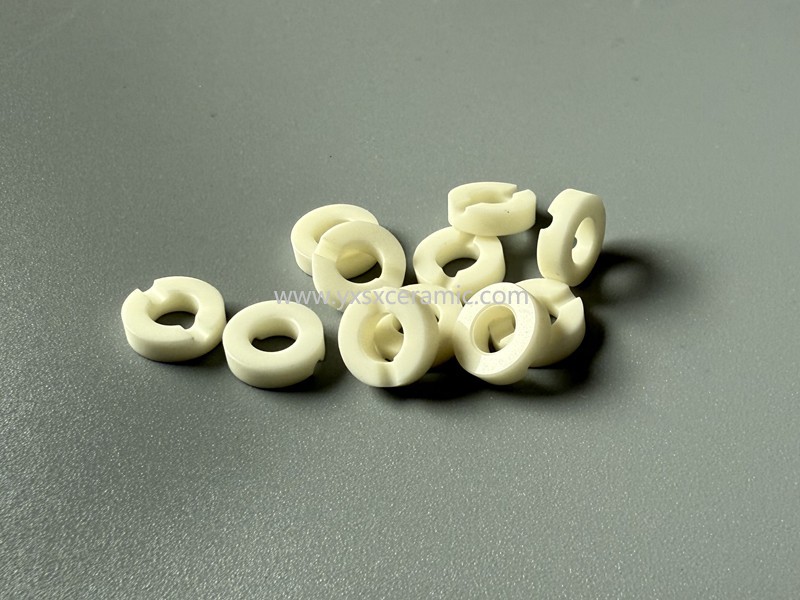

Hochreines Aluminiumoxid (Al₂O₃) ist die Standardlösung im Ingenieurwesen für dieses Problem. Wenn es als … spezifiziert wird Aluminiumoxid-Keramik-IsolatorDieses Material bietet eine enorme Durchschlagsfestigkeit und verhindert so effektiv elektrische Lichtbögen selbst bei hohen Spannungen und Temperaturen. Die Atomstruktur von Aluminiumoxid zeichnet sich durch starke ionische und kovalente Bindungen aus. Diese Bindungen schränken die Elektronenbewegung ein, was zu einem außergewöhnlich hohen elektrischen Widerstand führt, während die starre Gitterstruktur eine effiziente Wärmeübertragung durch Phononen (Gitterschwingungen) ermöglicht.

Um dies zu quantifizieren, können wir die Unterschiede in den Materialeigenschaften zwischen Standard-Elektroporzellan, 95%igem Aluminiumoxid und 99%igem hochreinem Aluminiumoxid beobachten.

Mit steigender Reinheit des Aluminiumoxids von 95 % auf 99 % verbessert sich die Wärmeleitfähigkeit deutlich und steigt von etwa 20 W/m·K auf über 30 W/m·K. Diese Daten verdeutlichen, warum hochreines Aluminiumoxid für Substrate in der Leistungselektronik und als Isolator in Hochtemperaturöfen eingesetzt wird. Das Material leitet Wärme zuverlässig von empfindlichen Bauteilen ab, ohne Kurzschlüsse zu verursachen.

Minderung des tribologischen Verschleißes in Fluidsteuerungssystemen

Die Förderung von Flüssigkeiten stellt besondere technische Herausforderungen dar. Pumpen, Mischer und Dosiersysteme fördern häufig Flüssigkeiten, die harte Partikel (wie Sand oder Metallspäne) oder stark korrosive Chemikalien (wie Säuren und Laugen) enthalten. Werden Messing- oder Edelstahlkomponenten zur Steuerung dieser Flüssigkeiten verwendet, unterliegen sie schnellem abrasivem Verschleiß und Kavitationsschäden.

Die Oberfläche eines Metallbauteils weist unter dem Mikroskop Erhebungen und Vertiefungen auf. Reiben zwei Metalloberflächen unter Druck aneinander, verschweißen sich diese Erhebungen zunächst kalt und brechen dann wieder ab, was zu adhäsivem Verschleiß führt. Zusätzlich dringen harte Partikel, die zwischen den Oberflächen eingeschlossen sind, in das Metall ein und verursachen abrasiven Verschleiß.

Dieser Verschleißmechanismus wird wirksam neutralisiert, indem Metall durch ein anderes Material ersetzt wird. Keramik-VentilplatteHochleistungskeramiken weisen eine Härte auf, die die gängiger Partikelverunreinigungen deutlich übertrifft. Auf der Mohs-Härteskala erreichen Aluminiumoxid und Siliciumcarbid einen Wert von 9, knapp unter Diamant mit 10. Standard-Quarzsand, die häufigste abrasive Verunreinigung in Flüssigkeitssystemen, liegt bei 7. Da ein Material nur von einer Substanz, die härter ist als es selbst, zerkratzt werden kann, bleibt die Keramikoberfläche durch Partikelabrieb völlig unbeeinträchtigt.

Technische Keramik lässt sich zudem extrem plan schleifen und polieren. Eine hochwertige Keramikventilplatte weist typischerweise eine Oberflächenrauheit (Ra) von unter 0,2 Mikrometern auf, die Planheit wird in feinen Streifen (typischerweise innerhalb von 0,0003 mm) gemessen. Werden zwei solcher Platten zusammengepresst, entsteht eine hermetische Abdichtung. Die Moleküle des Fluids selbst wirken als Grenzschmierstoff und reduzieren den Reibungskoeffizienten auf nahezu null.

Betrachten Sie den folgenden Verschleißratenvergleich, der den Materialverlust über einen standardmäßigen 500.000-Zyklen-Flüssigkeitskontrolltest mit Wasser, das mit 2 % Siliciumdioxid-Schleifmittel verunreinigt ist, erfasst:

Die Daten belegen eine Reduzierung des Materialvolumenverlusts um drei Größenordnungen beim Wechsel von Edelstahl zu Aluminiumoxid. Diese außergewöhnliche Verschleißfestigkeit gewährleistet, dass die Dichtungseigenschaften von Fluidsteuerungsmechanismen über Millionen von Zyklen ohne Beeinträchtigung erhalten bleiben, wodurch der Einsatz von Gummielastomeren oder häufige Wartungsarbeiten entfällt.

Überwindung von Sprödigkeit durch Transformationshärtung

Eine bekannte Einschränkung technischer Keramiken ist ihre inhärente Sprödigkeit. Zwar bieten Werkstoffe wie Aluminiumoxid außergewöhnliche Härte und Druckfestigkeit, weisen aber eine relativ geringe Bruchzähigkeit (K1c) auf. Bei Anwendungen, die plötzlichen Stößen, starken mechanischen Erschütterungen oder hohen Biegemomenten ausgesetzt sind, kann es bei Standardkeramiken zu einem plötzlichen Sprödbruch kommen.

Für Anwendungen, die sowohl extreme Härte als auch hohe Schlagfestigkeit erfordern, verwenden Materialwissenschaftler Zirkoniumdioxid (ZrO₂). Reines Zirkoniumdioxid erfährt beim Abkühlen eine starke Volumenausdehnung, die zu Rissen führt. Durch die Zugabe von Stabilisatoren wie Yttriumoxid (Y₂O₃) in einer Konzentration von etwa 3 Mol-% stellen Ingenieure jedoch Yttriumoxid-stabilisiertes tetragonales Zirkoniumdioxid-Polykristall (Y-TZP) her.

Y-TZP weist ein Phänomen auf, das als „Transformationsverfestigung“ bekannt ist. Wenn sich ein Mikroriss durch ein Material auszubreiten beginnt, Zirkonoxid-KeramikteilDie an der Rissspitze konzentrierte Spannung löst eine lokale Phasenumwandlung aus. Die Kristallstruktur des Zirkonoxids ändert sich von einer tetragonalen zu einer monoklinen Phase.

Dieser Phasenübergang geht mit einer Volumenausdehnung von etwa 3 bis 4 % einher. Die Ausdehnung erzeugt lokale Druckspannungen an der Spitze des sich ausbreitenden Risses, wodurch dieser effektiv „eingepresst“ und sein Fortschreiten gestoppt wird. Dieser dynamische Mechanismus verleiht Zirkonoxid eine Bruchzähigkeit und Zugfestigkeit, die der von Stahl ähnelt, weshalb es auch als „Keramikstahl“ bezeichnet wird.

Wir können die mechanischen Grenzen von Zirkonoxid bewerten, indem wir es direkt mit Standard-Aluminiumoxid vergleichen:

Die Tabelle verdeutlicht die spezifischen Kompromisse, die Ingenieure abwägen müssen. Ein Bauteil aus Zirkonoxidkeramik bietet zwar eine fast dreifache Biegefestigkeit und die doppelte Bruchzähigkeit von Aluminiumoxid, büßt aber an Hochtemperaturbeständigkeit und absoluter Härte ein.

Zirkonoxid wird häufig für Bauteile eingesetzt, die starker mechanischer Belastung und weniger rein thermischer Beanspruchung ausgesetzt sind. Beispiele hierfür sind Kolben von Tiefbrunnenpumpen, Ziehdüsen, Umformwerkzeuge und Speziallager. In diesen Anwendungen absorbiert das Material Stoß- und Scherkräfte, die herkömmliche Oxidkeramiken leicht zerstören würden, und bietet gleichzeitig eine deutlich höhere Lebensdauer als gehärtete Werkzeugstähle.

Die Auswahl des richtigen Hochleistungswerkstoffs erfordert eine präzise Analyse der Betriebsumgebung. Ist Kriechstrom bei hohen Temperaturen die primäre Ausfallursache, ist hochreines Aluminiumoxid die mathematisch sinnvolle Wahl. Versagt das System aufgrund von Reibung durch abrasive Flüssigkeiten, stabilisieren stark polierte Oxid- oder Karbidkomponenten den Verschleiß. Bei starken mechanischen Einwirkungen, die starre Bauteile zu zerstören drohen, bietet phasenwandelndes Zirkonoxid die notwendige Beständigkeit. Durch die Abstimmung dieser gemessenen Materialeigenschaften auf spezifische Umgebungsbelastungen können Entwicklungsteams dauerhafte Lösungen anstelle von temporären Reparaturen entwickeln.
