Wie verhindern moderne Keramikkomponenten Ausfälle in extremen industriellen Fluidsystemen?

In modernen chemischen Prozessen, beim Transport von Suspensionen und bei der Reinigung von Halbleiterwafern stehen Fluidhandhabungssysteme seit Langem vor einem zentralen und kostspieligen Problem: der gleichzeitigen Belastung durch hochkorrosive Verbindungen und harte, suspendierte Abrasivpartikel. Der Materialverschleiß von herkömmlichem Edelstahl 316L oder sogar Hastelloy übertrifft unter diesen extremen Betriebsbedingungen oft die Erwartungen der Ingenieure. Häufige Stillstandszeiten treiben nicht nur die direkten Wartungskosten in die Höhe, sondern der durch ungeplante Stillstände verursachte Produktivitätsverlust ist oft um ein Vielfaches höher als die Hardwarekosten.

Um diesen Engpass zu überwinden, setzen Ingenieure in der Fluidtechnik verstärkt auf technische Keramik (insbesondere hochreines Aluminiumoxid und Zirkonoxid) als Ersatz für herkömmliche Verschleißteile aus Metall. Fortschritte in der Materialwissenschaft haben dazu geführt, dass diese Keramikkomponenten nicht mehr nur als „Hochtemperaturisolatoren“ dienen, sondern zu wichtigen mechanischen Bauteilen geworden sind, die tribologische Schäden und chemische Zersetzung verhindern.

Ausfallmechanismen konventioneller Drossel- und Einspritzkomponenten in abrasiven Flüssigkeiten

In Systemen mit Hochdruckeinspritzung oder quantitativer Dosierung (z. B. Dosierpumpen oder Hochdruckreinigungsanlagen) erfahren Flüssigkeiten beim Durchströmen enger Kanäle starke Druckabfälle und Geschwindigkeitsspitzen. Diese fluiddynamischen Veränderungen begünstigen Kavitation – die schlagartige Implosion mikroskopisch kleiner Bläschen in der Flüssigkeit, wodurch ein extrem starker Mikrostrahl auf die Bauteiloberfläche einwirkt.

Enthält die Flüssigkeit abrasive Partikel wie Kieselgur, Quarzsand oder Metallsplitter, dehnt sich der Innendurchmesser von Metalldüsen sichtbar aus, was direkt zu einem Ausfall der Durchflussregelung und einem sprunghaften Anstieg des Energieverbrauchs führt. An diesem Punkt ist die Einführung einer Zirkonoxid-Keramikdüse für Pumpe Zirkonoxid (typischerweise Yttrium-stabilisiertes tetragonales Zirkonoxid-Polykristall, Y-TZP) ist derzeit die effektivste Schutzstrategie. Es zeichnet sich nicht nur durch eine extrem hohe Oberflächenhärte aus, sondern auch durch einen einzigartigen „Umwandlungsverfestigungseffekt“. Bei mikroskopischer Einwirkung dehnt sich seine Kristallstruktur aus und absorbiert so die Energie der Rissausbreitung. Dadurch ist es nicht nur verschleißfest, sondern auch äußerst widerstandsfähig gegen Sprödbruch unter hochfrequenter Strahlbeanspruchung.

Statische und dynamische Dichtungsauslegung unter stark korrosiven Bedingungen

Neben dem physikalischen Verschleiß stellt das Ventilsystem eine weitere wichtige Ausfallursache in chemischen Pumpensystemen dar (beispielsweise für Salzsäure mit einer Konzentration von über 30 %, hochtemperierte Schwefelsäure oder Fluorwasserstoffsäure). Herkömmliche Dichtungen aus Polytetrafluorethylen (PTFE) oder Gummi neigen unter hohen Temperaturen und Drücken zu Kaltfließverformung, während Metallventile starker interkristalliner Korrosion ausgesetzt sind.

Wenn das Flüssigkeitskontrollsystem interne Leckagen oder externes Tropfen aufweist, sollte regelmäßig eine Überprüfung durchgeführt werden.Industrie Keramik-Ventilplatte Ersatz Die Dichtungsgrundlage kann dadurch vollständig neu definiert werden. Moderne Keramikventilplatten werden primär aus 99 % hochreinem Aluminiumoxid oder Siliciumcarbid gefertigt. Durch hochpräzise CNC-Schleif- und Polierverfahren lässt sich die Oberflächenrauheit (Ra) ihrer Kontaktflächen auf unter 0,1 μm reduzieren, was zu einer extrem hohen Planheit führt.

Werden zwei dieser ultraflachen Keramikventilplatten zusammengefügt, bilden sie eine nahezu perfekte, molekulare „Hartdichtung“, die absolute Dichtheit ohne Elastomerunterstützung gewährleistet. Noch wichtiger ist, dass die hochreine Keramik gegenüber fast allen starken Säuren, Basen und organischen Lösungsmitteln chemisch inert ist, wodurch das Risiko einer Kontamination durch Materialabbau vermieden wird.

Umgang mit axialen Belastungen und Trockenreibungsrisiken in Hochdruckpumpen

Bei der Konstruktion mehrstufiger Kreiselpumpen und Magnetkupplungspumpen erzeugt die Rotation des Laufrads zwangsläufig einen hohen Axialschub. Dieser Schub wird üblicherweise von Axiallagern oder -scheiben aufgenommen. In manchen Systemen, die auf das Fördermedium selbst zur Kühlung und Schmierung angewiesen sind, schmelzen oder blockieren herkömmliche Metall- oder Kunststoffscheiben bei Flüssigkeitsmangel oder Gasbildung (Trockenlauf) aufgrund von Reibungsüberhitzung innerhalb von Sekunden, was zur vollständigen Zerstörung des Motorrotors führt.

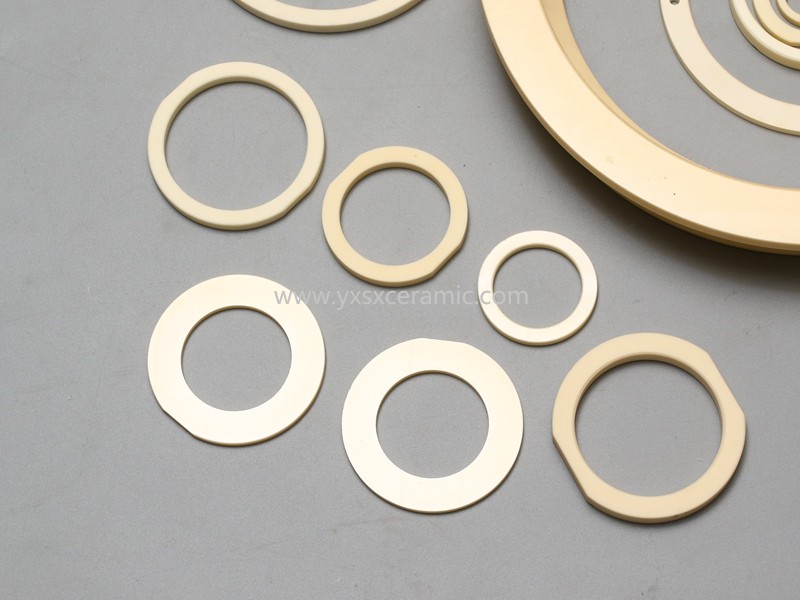

Integration eines Aluminiumoxid-Keramik-Druckscheibenpumpe Die in die Rotorkonstruktion integrierte Komponente bietet unübertroffene Anti-Fress-Eigenschaften. Die Keramikscheibe aus 99 % Aluminiumoxid weist einen extrem niedrigen Trockenreibungskoeffizienten auf (deutlich niedriger als die Metall-auf-Metall-Reibung, selbst im ungeschmierten Zustand) und zeichnet sich durch hervorragende Dimensionsstabilität aus. Selbst bei kurzzeitiger Reibung unter hohen Temperaturen kommt es bei der Keramikscheibe weder zu Verformungen durch Wärmeausdehnung noch zu Schweißeffekten. Dies verschafft dem Bedienpersonal wertvolle Reaktionszeit bei Systemalarmen und verhindert so schwerwiegende Anlagenschäden.

(Hinweis: Der Produktionsausfall wird auf Basis eines branchenüblichen Durchschnitts von 150 US-Dollar pro Stunde geschätzt.)

Toleranzen und Richtlinien für die mechanische Konstruktion von Keramik-Metall-Hybridbaugruppen

Da sich die mechanischen Eigenschaften technischer Keramik grundlegend von denen von Metallen unterscheiden, können bei der Modernisierung von Fluidanlagen Metallteile nicht einfach nach Originalzeichnungen durch Keramikteile ersetzt werden. Der erfolgreiche Einsatz spezieller Keramikkomponenten erfordert die strikte Einhaltung der Richtlinien für die Konstruktion von Hybridbaugruppen.

• Kompensation des Wärmeausdehnungskoeffizienten (CTE): Der Wärmeausdehnungskoeffizient von Keramik beträgt typischerweise nur 1/3 bis 1/2 desjenigen von Stahl. In Hochtemperaturflüssigkeiten ist die Ausdehnungsrate des äußeren Metallgehäuses der Pumpe größer als die der inneren Keramikkomponenten. Bei der Konstruktion von Press- oder Schrumpfpassungen müssen ausreichende Toleranzen eingeplant und der Einsatz flexibler O-Ringe oder hochtemperaturbeständiger, wärmeleitender Klebstoffe als Spannungspuffer in Betracht gezogen werden.
• Vermeidung von Punktlasten und Zugspannungen: Keramik weist eine extrem hohe Druckfestigkeit (über 2000 MPa), aber eine relativ geringe Zugfestigkeit auf. Bei der Konstruktion von Befestigungselementen für Keramikventilplatten oder -scheiben ist auf eine gleichmäßige Lastverteilung über die gesamte Fläche zu achten. Die Verwendung von Senkschrauben zur direkten Befestigung an Keramikteilen ist strengstens untersagt; stattdessen sind Flanschdichtungen in Kombination mit elastischen Dichtungen für eine gleichmäßige Kompression einzusetzen.
• Anfasen und Kantenbearbeitung: An den Kanten von Keramikdüsen und Ventilanschlüssen, die der Spülung durch Hochgeschwindigkeitsströmungen ausgesetzt sind, müssen scharfe 90°-Winkel vermieden werden. Eine leichte Kantenanfasung (mindestens C0,5 oder R0,5) kann die Spannungskonzentration deutlich reduzieren und so ein Absplittern der Bauteile bei Druckstößen in Rohrleitungen verhindern.
