Die 7 wichtigsten industriellen Anwendungen von Steatit-Keramikkomponenten in der Elektro- und Automobilindustrie

Steatitkeramik ist eine technische Keramik auf Magnesiumsilikatbasis, die seit Jahrzehnten für elektrische Isolierungen und industrielle Bauteile eingesetzt wird. Ihre Kombination aus elektrischer Isolierung, mechanischer Festigkeit, Dimensionsstabilität, relativ geringen dielektrischen Verlusten und guten Hochtemperatureigenschaften macht sie nützlich für Anwendungen, bei denen herkömmliche Polymere erweichen, sich verformen oder ihre Isolierfähigkeit verlieren können.

Für Ingenieure und Industriekunden liegt der Wert von Steatit nicht nur in seinen elektrischen Isolationseigenschaften. Das Material bietet auch strukturelle Unterstützung, behält unter Hitzeeinwirkung präzise Abmessungen bei und widersteht langfristiger elektrischer und mechanischer Belastung. Je nach Güte und Herstellungsverfahren lässt sich Steatit zu Perlen, Buchsen, Abstandshaltern, Klemmenleisten, Sockeln, Halterungen, Hülsen und anderen Präzisionsteilen verarbeiten.

Dieser Artikel untersucht sieben praktische Anwendungsgebiete und erklärt, wie man feststellen kann, ob Steatit für ein bestimmtes elektrisches oder automobiles Bauteil geeignet ist.

Warum Steatitkeramik in Industriekomponenten verwendet wird

Steatit basiert hauptsächlich auf Talkum-basiertem Magnesiumsilikat. Nach der Formgebung und dem Sintern bietet es eine Kombination von Eigenschaften, die mit einem einzelnen Polymer oder Metallwerkstoff nur schwer zu erreichen ist.

Typische Handelsdaten zeigen, dass Steatit je nach Sorte und Anwendungsbedingungen eine Biegefestigkeit von ca. 140–160 MPa, eine Wärmeleitfähigkeit von ca. 2,5–3,0 W/m·K, einen Wärmeausdehnungskoeffizienten von ca. 8,5–10 × 10⁻⁶/°C und eine maximale Einsatztemperatur von ca. 1200 °C aufweisen kann. Einige verlustarme Sorten erreichen zudem einen spezifischen Volumenwiderstand von über 10¹⁴ Ω·cm bei Raumtemperatur. Diese Werte sind sortenspezifisch und nicht als universelle Spezifikationen zu verstehen.

*Die tatsächliche Leistung hängt von der Keramikzusammensetzung, der Geometrie, der Atmosphäre, der Frequenz, der Temperatur und der Testmethode ab.

Für die industrielle Beschaffung bedeutet dies, dass das Material nach den gesamten Betriebsbedingungen ausgewählt werden sollte und nicht nur nach der maximalen Temperatur oder dem Isolationswert.

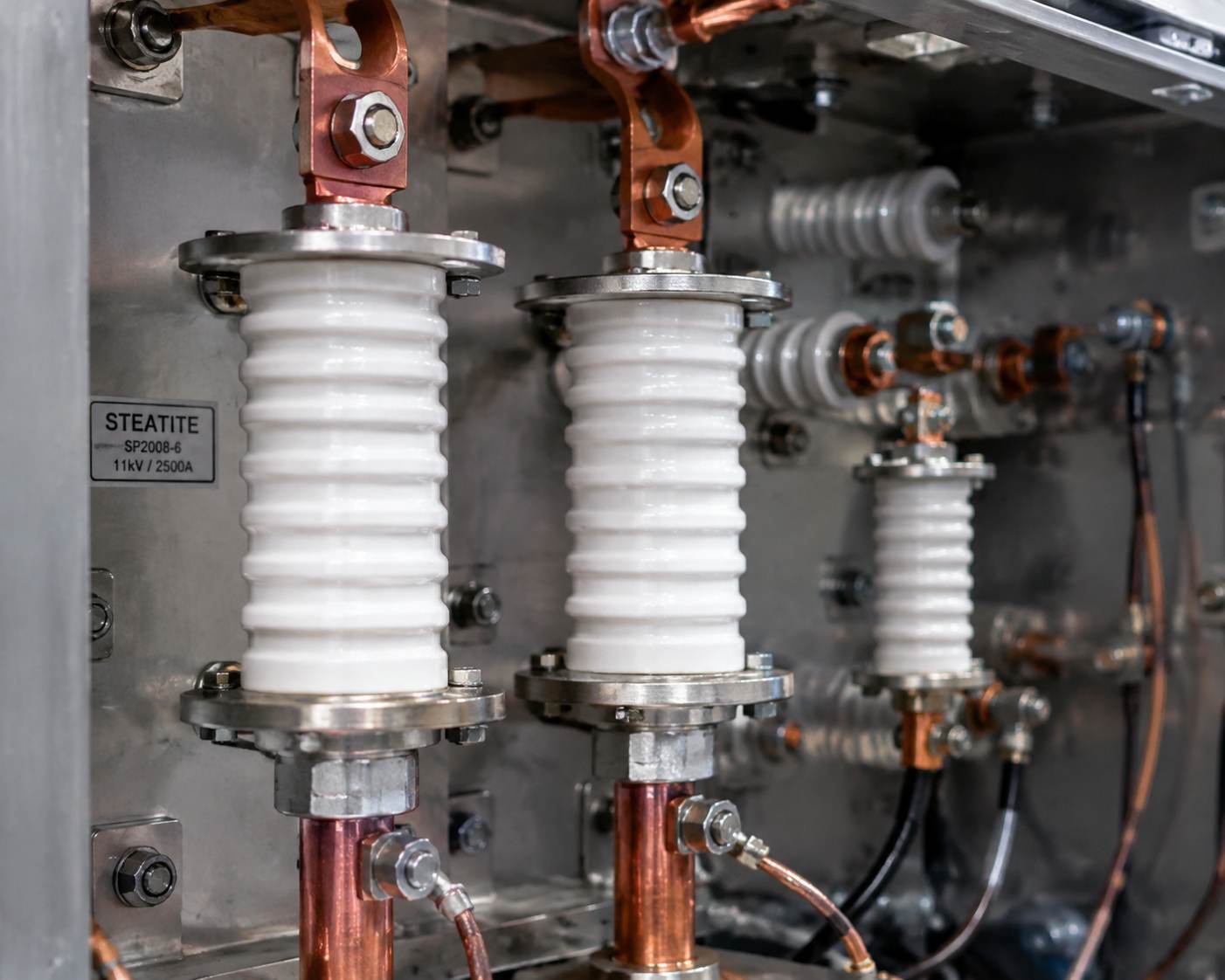

1. Elektrische Isolatoren, Durchführungen und Kabeldurchführungen

Eine der bekanntesten Anwendungen von Steatit ist die elektrische Isolierung.

Durchführungen und Kabeldurchführungen trennen leitfähige Elemente von Gehäusen, Rahmen, Montagevorrichtungen oder benachbarten Leitern. Sie sind besonders nützlich, wenn die elektrische Isolierung stabil bleiben muss, während das Bauteil erhöhten Temperaturen ausgesetzt ist.

Steatitprodukte werden üblicherweise als Buchsen, Isolierperlen, Hülsen, Anschlusskomponenten und andere Isolierkonstruktionen hergestellt.

Eine Keramikbuchse muss beispielsweise unter Umständen drei Funktionen gleichzeitig erfüllen:

• Elektrische Trennung gewährleisten.
• Den Leiter mechanisch abstützen.
• Die Geometrie bleibt beim Erhitzen und Abkühlen erhalten.

Dies macht Keramik besonders attraktiv für Heizgeräte, Schaltanlagen, Steuergeräte und industrielle elektrische Baugruppen.

Beim Kauf Steatit-KeramikusolatorenIngenieure sollten daher eher die erforderliche Spannung, die Kriechstrecke, die Betriebstemperatur, die mechanische Belastung, die Montageart und die Umgebungsbedingungen berücksichtigen, anstatt nur das Material anzugeben.

2. Sicherungskörper und Sicherungssockel

Sicherungsschutzsysteme benötigen isolierende Bauteile, die elektrische Energie aufnehmen können und gleichzeitig ihre mechanische Integrität bewahren.

Steatit wird für Sicherungskörper, Sicherungsgehäuse, Sicherungssockel und zugehörige Bauteile verwendet, da es elektrische Isolation mit mechanischer Festigkeit vereint. Zu den im Handel erhältlichen Steatit-Produkten gehören insbesondere Sicherungsgehäuse für Anwendungen im Bereich des elektrischen Schutzes.

Auch das Sicherungsgehäuse muss maßgenau sein. Eine mangelhafte Maßstabilität kann die Positionierung der Anschlüsse, den Kontaktdruck, die Montagetoleranzen und letztendlich die Zuverlässigkeit der Schutzvorrichtung beeinträchtigen.

Für Hersteller, die Sicherungen in verschiedenen Größen produzieren, kann die kundenspezifische Keramikformung besonders nützlich sein, da die Geometrie des Bauteils an die Anforderungen der elektrischen Konstruktion und Montage angepasst werden kann.

3. Heizelemente und elektrische Hochtemperaturgeräte

Steatit findet auch im Bereich von Heizelementen breite Anwendung.

Elektrische Heizsysteme stellen eine schwierige Kombination aus Temperatur- und elektrischer Belastung dar. Metallische Heizdrähte benötigen mechanische Abstützung und elektrische Trennung, während die umliegenden Bauteile wiederholten Heiz- und Kühlzyklen standhalten müssen.

Halterungen, Perlen, Sockel und Drahtstützen aus Steatitkeramik sorgen für die korrekte Positionierung von Widerstandsdrähten und verhindern gleichzeitig einen unerwünschten elektrischen Kontakt mit Metallstrukturen.

Typische Anwendungsgebiete sind:

• Industrieheizungen
• Elektroöfen
• Heizschränke
• Widerstandsheizgeräte
• Wärmebehandlungsanlagen
• Heizgeräte für Haushalte und Gewerbe

Steatit-Hersteller führen Keramikhalter, Widerstandsdrahthalter, Sockel und Isolierperlen als etablierte Produktarten auf.

Bei Heizsystemen für den Dauerbetrieb sollten Beschaffungsteams die Temperaturwechselbeständigkeit berücksichtigen und sich nicht allein auf die angegebene maximale Betriebstemperatur verlassen. Ein Bauteil, das eine einmalige Hochtemperaturbelastung übersteht, kann sich nach Tausenden von Heiz- und Kühlzyklen völlig anders verhalten.

4. Klemmenleisten und elektrische Anschlusssysteme

Klemmenleisten bieten eine mechanische Plattform zum Verbinden und Ordnen elektrischer Leiter. In Umgebungen mit hohen Temperaturen können herkömmliche Polymer-Klemmenblöcke ungeeignet werden, da sich ihre mechanischen und isolierenden Eigenschaften mit steigender Temperatur verschlechtern.

Steatit-Klemmenleisten bieten elektrische Isolation in Kombination mit mechanischer Steifigkeit und Formstabilität. Sie werden in Heizgeräten, Schaltschränken und anderen elektrischen Baugruppen eingesetzt.

Für Hersteller von Industrieanlagen ist die Geometrie der Anschlussleiste oft genauso wichtig wie das Keramikmaterial selbst.

Wichtige Designvariablen sind:

Dies ist ein Bereich, in dem Kundenspezifische Steatit-Keramikteile kann einen praktischen Vorteil gegenüber Standardkomponenten bieten.

5. Kfz-Zündanlagen und Hochtemperaturkomponenten

In Fahrzeugsystemen sind Isoliermaterialien Vibrationen, Hitze, elektrischer Belastung, Öl, Kraftstoffdämpfen und schnellen Temperaturänderungen ausgesetzt.

Keramische Werkstoffe werden seit Langem in der elektrischen Isolierung von Kraftfahrzeugen eingesetzt. Zündkerzen sind ein bekanntes Beispiel für keramische elektrische Isolierung, wobei moderne Zündkerzenisolatoren in der Regel auf hochreinem Aluminiumoxid anstatt auf herkömmlichem Speckstein basieren. Der Isolator trennt den Hochspannungsleiter und die Elektrode vom Metallgehäuse.

Steatit kann dennoch für ausgewählte Bauteile im Automobil- und Zündungsbereich in Betracht gezogen werden, sofern seine elektrischen, mechanischen und thermischen Eigenschaften den Anwendungsanforderungen entsprechen.

Mögliche Anwendungsgebiete sind:

• Isolierabstandshalter
• Terminal unterstützt
• Bauteile der Zündanlage
• Sensorbezogene Isolierstrukturen
• Hochtemperatur-Elektrohalterungen
• Keramische Hülsen und Buchsen

Entscheidend ist die Materialanpassung. Bauteile, die direkt dem Brennraum oder extremen Temperaturzyklen ausgesetzt sind, benötigen unter Umständen Aluminiumoxid, Zirkonoxid, Cordierit oder eine andere Spezialkeramik.

6. Elektrische und elektronische Baugruppen für Kraftfahrzeuge

Moderne Fahrzeuge enthalten eine zunehmende Anzahl elektrischer und elektronischer Systeme. Hochtemperaturzonen um Motoren, Abgasanlagen, Aktuatoren, Sensoren und Leistungselektronik können schwierige Probleme bei der Materialauswahl verursachen.

Steatit ist dort attraktiv, wo Bauteile vor allem elektrische Isolation, moderate mechanische Festigkeit, Dimensionsstabilität und Hitzebeständigkeit erfordern. Technische Keramikhersteller sehen auch die Automobilindustrie als etabliertes Anwendungsgebiet für Steatit und verwandte Keramikwerkstoffe.

Bei Anwendungen im Automobilbereich sollten Ingenieure das gesamte Temperaturprofil berücksichtigen und nicht nur die maximale Temperatur.

Eine sinnvolle Auswertungssequenz ist:
Betriebstemperatur → Thermische Zyklen → Elektrische Spannung → Mechanische Vibrationen → Chemische Einwirkung → Maßtoleranzen → Fertigungsprozess

Wenn das Bauteil beispielsweise Vibrationen ausgesetzt ist, reicht die Wahl einer Keramik mit ausreichender Druckfestigkeit nicht aus. Scharfe Kanten, Löcher, dünne Wandstärken und Spannungskonzentrationen können die Zuverlässigkeit erheblich beeinträchtigen.

7. Hochfrequenz-Mess- und Regeltechnik

Steatit wird auch in der Mess-, Steuerungs- und Hochfrequenztechnik eingesetzt, da geeignete Sorten elektrische Isolation mit geringen dielektrischen Verlusten und Dimensionsstabilität kombinieren.

Steatit wurde traditionell zur Isolierung von Bauteilen wie Abstandshaltern, Ringen, Wulsten, Hülsen, Buchsen und anderen elektrischen Präzisionsteilen verwendet.

Dies kann nützlich sein in:

• Hochfrequenzgeräte
• Elektrische Steuerungssysteme
• Messinstrumente
• HF-bezogene Isolierstrukturen
• Schalterkomponenten
• Elektrische Präzisionsbaugruppen

Die dielektrischen Eigenschaften sind jedoch frequenz- und temperaturabhängig. Eine Keramikspezifikation, die bei Raumtemperatur und niedrigen Frequenzen zufriedenstellend erscheint, sollte nicht automatisch als identisch bei höheren Frequenzen anzusehen sein.

Für HF- oder Präzisionsanwendungen sollten Sie den Keramikhersteller nach der Dielektrizitätskonstante, dem Verlustfaktor, dem spezifischen Volumenwiderstand und den Testbedingungen bei der tatsächlichen Betriebsfrequenz und -temperatur fragen.

Wie man die richtige Steatitkomponente auswählt

Die Materialauswahl sollte von den Betriebsbedingungen und nicht vom Bauteilnamen ausgehen.

Dieser Ansatz hilft, einen häufigen Kauffehler zu vermeiden: die Auswahl eines Keramikprodukts nur deshalb, weil dessen maximale Temperaturbeständigkeit höher erscheint als die Anwendungstemperatur.

Standard- vs. kundenspezifische Steatit-Keramikteile

Standardkeramikbauteile eignen sich, wenn die Abmessungen und elektrischen Anforderungen mit einer bestehenden Konstruktion übereinstimmen. Sie können die Werkzeugkosten senken und die Beschaffungszeit verkürzen.

Kundenspezifische Teile sind dann besonders nützlich, wenn die Komponente in eine herstellerspezifische Baugruppe passen muss.

Ein individuelles Design kann Folgendes beinhalten:

• Nicht standardmäßige Lochmuster
• Mehrere abgestufte Durchmesser
• Nuten und Positionierungselemente
• Dünnwandige Abschnitte
• Spezielle Montagegeometrie
• Enge Maßtoleranzen
• Integrierte Steckplätze oder Kanäle

Für OEMs und Hersteller von Industrieanlagen kann die kundenspezifische Formgebung auch die Anzahl der nachfolgenden Montagevorgänge reduzieren.

Bei der Konstruktion von Keramikteilen sollte der Herstellungsprozess jedoch von Anfang an berücksichtigt werden. Scharfe Innenkanten, unnötig dünne Wandstärken und schlecht kontrollierte Toleranzen können die Herstellung erschweren und die Ausschussquote erhöhen.

Ein praktischer Vergleich der sieben Anwendungen

Was sollte in einer Angebotsanfrage für Steatitkeramik enthalten sein?

Eine technisch sinnvolle Angebotsanfrage sollte mehr enthalten als eine Zeichnung und die Materialbezeichnung.

Mindestens Folgendes bereitstellen:

1. Teilzeichnung: Berücksichtigen Sie Maße, Toleranzen, Bohrungen, Gewinde, Nuten und kritische Oberflächen.
2. Elektrische Anforderungen: Geben Sie gegebenenfalls Betriebsspannung, Isolationswiderstand, Durchschlagsfestigkeit, Frequenz und das erforderliche Prüfverfahren an.
3. Thermische Anforderungen: Kontinuierliche Temperatur, Spitzentemperatur, Aufheizrate, Abkühlrate und erwartete Anzahl der thermischen Zyklen angeben.
4. Mechanische Anforderungen: Identifizieren Sie Druck-, Biege-, Vibrations-, Stoß- oder Montagebelastungen.
5. Oberflächenanforderungen: Geben Sie gegebenenfalls Verglasung, Rauheit, Metallisierung oder andere Oberflächenanforderungen an.
6. Menge: Jahresvolumen und Losgröße können Einfluss auf die wirtschaftlichste Formgebungs- und Werkzeugmethode haben.
7. Inspektionsanforderungen: Definieren Sie vor Produktionsbeginn die Anforderungen an Maßprüfung, elektrische Prüfung, Sichtprüfung und Stichprobenentnahme.

Diese Informationen ermöglichen es dem Lieferanten festzustellen, ob Standard Steatit-Keramikkomponenten sind ausreichend oder ist eine maßgeschneiderte Formulierung und Geometrie besser geeignet?

Wann Steatit die richtige Wahl ist

Steatit ist besonders attraktiv, wenn ein industrielles Bauteil eine Kombination aus elektrischer Isolation, mechanischer Steifigkeit, Dimensionsstabilität und Beständigkeit gegenüber erhöhten Temperaturen benötigt, ohne dass unnötigerweise auf eine teurere Hochleistungskeramik zurückgegriffen werden muss.

Es ist nicht automatisch die beste Keramik für jede Anwendung. Aluminiumoxid kann vorzuziehen sein, wenn höhere elektrische Eigenschaften oder mechanische Festigkeit erforderlich sind; Cordierit kann für bestimmte Anwendungen mit Temperaturschocks vorteilhaft sein; und andere Hochleistungskeramiken können für extreme Verschleißfestigkeit, Wärmeleitfähigkeit oder Hochspannungsumgebungen ausgewählt werden.

Der effektivste Materialauswahlprozess beginnt daher mit den Betriebsbedingungen, der Bauteilgeometrie, dem Produktionsvolumen und der geforderten Lebensdauer. Sobald diese Faktoren definiert sind, können Hersteller entscheiden, ob Standard-Steatitbauteile oder kundenspezifische Steatit-Keramikteile die technisch und wirtschaftlich bessere Lösung darstellen.

Für Erstausrüster (OEMs) der Elektro- und Automobilindustrie besteht das Ziel nicht einfach darin, ein Keramikbauteil zu finden, das der Zeichnung entspricht. Der bessere Ansatz ist, die elektrischen, thermischen, mechanischen und fertigungstechnischen Anforderungen gemeinsam zu spezifizieren, damit die fertige Keramikkomponente über ihre gesamte erwartete Lebensdauer zuverlässig bleibt.
