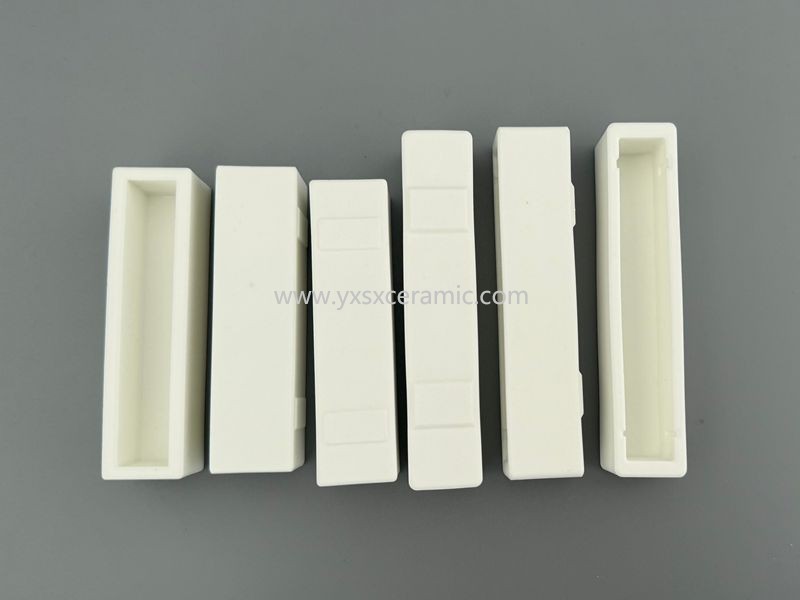

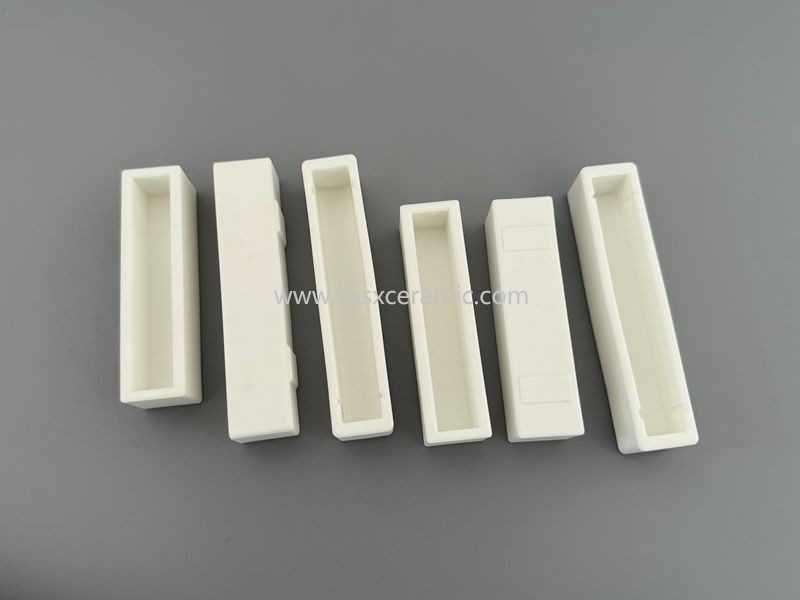

30W 50W Shenxing Keramikwiderstandsgehäuse für Kfz-Widerstände

Aluminiumoxid-Keramikstäbe besitzen hervorragende elektrische Isolationseigenschaften, die Stromverluste wirksam verhindern. Sie werden häufig als Kernmaterial in Widerständen eingesetzt, wodurch Widerstandsrauschen reduziert und ein stabilerer Widerstand erzielt wird. Dies ermöglicht den Betrieb von Widerständen mit hoher Leistung bei gleichzeitig höherer Integrationsdichte.Der Aluminiumoxid-Keramikstab ist kein passiver Halter; er ist ein aktiver, funktionaler Bestandteil der Widerstandskonstruktion:Elektrisch isolierendes Substrat: Seine Hauptfunktion besteht darin, eine Basis mit hervorragenden elektrischen Isolationseigenschaften zu bilden. Der Widerstandsdraht (z. B. Nichrom, Kanthal) wird um diesen Stab gewickelt, und das Aluminiumoxid verhindert Kurzschlüsse zwischen den Spulen oder gegen Masse.Mechanischer Kern: Er bildet das starre strukturelle Rückgrat des Widerstands und verleiht ihm mechanische Festigkeit und Stabilität. Er muss während des Betriebs Biegung, Rissbildung und Vibrationen widerstehen.Kühlkörper/Wärmemanager: Dies ist eine entscheidende Funktion. Während sich der Widerstandsdraht erhitzt, absorbiert der Aluminiumoxidstab diese Wärme. Aluminiumoxid besitzt für ein Keramikmaterial eine gute Wärmeleitfähigkeit. Dadurch kann es die Wärme vom Draht abführen, sie entlang seiner Länge verteilen und an die Umgebungsluft oder das Gehäuse des Widerstands abgeben. Dies verhindert „Hotspots“ und ermöglicht es dem Widerstand, höhere Leistungspegel zu verkraften.

Gängige Widerstandstypen mit SteatitgehäusenSteatitkeramiken in diesen Widerstandstypen:Drahtwiderstände:Aufbau: Ein Widerstandsdraht (z. B. aus Nichrom) wird um einen Stab oder ein Rohr aus Specksteinkeramik gewickelt. Der Specksteinkörper bildet den Kern der Wicklung. Bei höheren Leistungen wird die Anordnung oft in ein größeres Specksteinrohr oder -gehäuse eingesetzt, dessen Zwischenraum mit Silikonkleber ausgefüllt wird, um eine bessere Wärmeableitung und einen besseren Schutz vor Umwelteinflüssen zu gewährleisten.Aussehen: Typischerweise ein weißer, brauner oder gräulicher zylindrischer Körper mit metallenen Endkappen und axialen Anschlüssen. Leistungsfilmwiderstände: Ähnlich wie Drahtwiderstände, jedoch wird anstelle eines Drahtes ein Widerstandsfilm auf einen Steatitstab aufgebracht. Zementwiderstände: Eine spezielle Art von Drahtwiderstand, bei dem das Steatitgehäuse mit wärmeleitendem, nicht brennbarem Zement gefüllt ist, um die Nennleistung zu erhöhen und das Element zu schützen.

Ein Keramikwiderstandsgehäuse ist eine aus Keramikmaterial gefertigte Umhüllung, die zum Einkapseln von Widerständen dient. Es erfüllt mehrere wichtige Funktionen: • Elektrische Isolation: Keramik besitzt hervorragende Isolationseigenschaften, die wirksam verhindern, dass der Widerstand mit anderen Bauteilen oder Leitern in Kontakt kommt. Dadurch werden Kurzschlüsse vermieden und die Sicherheit und der normale Betrieb des Stromkreises gewährleistet. • Wärmeableitung: Keramische Werkstoffe besitzen eine gute Wärmeleitfähigkeit, die dazu beiträgt, die vom Widerstand während des Betriebs erzeugte Wärme nach außen abzuführen. Dadurch wird verhindert, dass der Widerstand überhitzt und seine Leistung beeinträchtigt oder gar beschädigt wird. • Mechanischer Schutz: Er schützt den Widerstand vor mechanischen Beschädigungen wie Stößen, Vibrationen und Abrieb, insbesondere in rauen Umgebungen wie Automobil- und Industrieanwendungen. • Umweltschutz: Das Keramikgehäuse isoliert den Widerstand von der äußeren Umgebung und schützt ihn so vor Feuchtigkeit, Staub und korrosiven Gasen. Dadurch werden die Stabilität und die Lebensdauer des Widerstands verbessert. Keramische Widerstandsgehäuse werden häufig bei Hochleistungswiderständen, wie z. B. Zementwiderständen, eingesetzt. Sie sind üblicherweise in verschiedenen Formen und Größen erhältlich, um unterschiedliche Widerstandstypen und Nennleistungen aufzunehmen.

 Die Keramikwiderstandsabdeckung ist ein Schutz- und Isoliergehäuse, das hauptsächlich aus Hochleistungskeramik (meist Aluminiumoxid) besteht und zum Aufnehmen und Abschirmen von Widerstandselementen in elektrischen und elektronischen Systemen dient. Das Keramikwiderstandsgehäuse vereint hervorragende elektrische Isolation, hohe thermische Stabilität und mechanische Robustheit und findet daher breite Anwendung in Hochleistungs-, Hochtemperatur- und Hochspannungsanwendungen.
